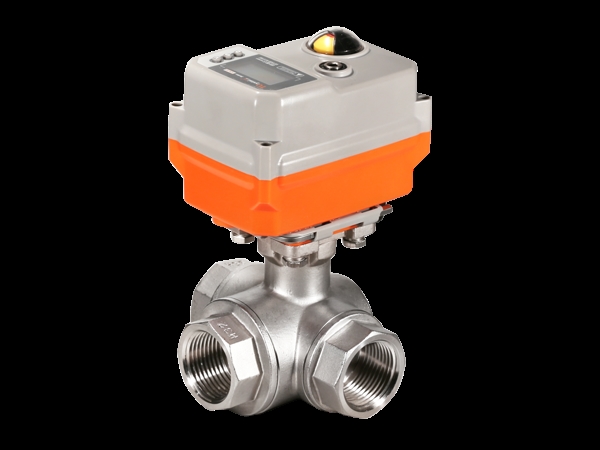

不銹鋼電動閥門（普通開關型）
產品概述
◎ 額定電壓: AC230V、AC110V、AC24V
◎ 額定扭矩: 50N.m
◎ 運轉時間: 約20秒
◎ 可裝配 45N.m 以下的閥門：直通、三通球閥、蝶閥
◎ 控制反饋方式: B3S、B3P、B3R ◎ 高性能交流異步電機，內置過熱保護 ◎ 壽命長達2萬次 *1
※ 在同一控制觸點下不可將兩臺或多臺執行器并聯使用
技術參數
|
電氣參數 |
額定電壓 |
AC230V 50/60HZ |
|
AC110V 50/60HZ |
AC24V 50/60HZ |
|
|
|
工作電壓范圍 |
AC190-250V |
|
AC90-130V |
AC22-28V |
|
|
|
功耗 |
55W@運行0.0W保持 |
|
55W@運行0.0W@保持 |
50W@運行0.0W@保持 |
|
|
|
峰值電流@額定電壓 |
0.3A@5ms |
|
0.6A@5ms |
2.5A@5ms |
|
|
|
保險絲規格 |
2A |
|
5A |
10A |
|
|
|
電氣接口 |
端子接線排15A/600V 6×(0.5-1.5)mm2 |
|
|
||
|
功能參數 |
額定扭矩 |
50N.m@額定電壓 |
|
|
|
|
|
|
回轉角度 |
90±2° |
|
|
|
|
|
|
最大回轉角度 |
110±2° |
|
|
|
|
|
|
手動操作 |
※ 配套六角扳手，在斷電下使用 |
|
|
||
|
|
運轉時間 |
約20秒 |
|
|
|
|
|
|
運轉頻率 |
非連續運轉 周期≥1min |
|
|
||
|
|
噪聲水平 |
最大55dB(A) |
|
|
|
|
|
|
位置指示 |
機械指示器 |
|
|
|
|
|
工作條件 |
電氣等級 |
I類（接地保護） |
|
I類（接地保護） |
III類（安全低壓） |
|
|
|
阻燃等級 |
1.6mmHB/UL94測試方法 |
|
|
||
|
|
防護等級 |
IP67 As Per En60529/GB4208-2008(所有方向) |
||||
|
|
|
F型 可加裝除濕加熱器 |
|
|
||
|
|
絕緣電阻 |
100MΩ/1500VDC |
|
100MΩ/1500VDC |
100MΩ/500VDC |
|
|
|
耐壓等級 |
1500VAC@1分鐘 |
|
1500VAC@1分鐘 |
500VAC@1分鐘 |
|
|
|
閥門配套的介質溫度 |
≤80℃ 可與執行器直聯安裝 |
|
|
||
|
|
|
※ ＞80℃ 需加裝支架或散熱裝置 |
|
|
||
|
|
工作環境 |
※室內或室外，長期雨淋或陽光直射的環境中 |
||||
|
|
|
需加裝防護裝置，以保護執行器 |
|
|
||
|
|
防爆等級 |
非防爆產品，安裝應避免易燃易爆環境 |
|
|
||
|
|
環境溫度 |
-20℃-60℃ |
|
|
|
|
|
|
非工作溫度 |
※ ≤-40℃ or ≥80℃ |
|
|
|
|
|
|
環境濕度 |
5-95%RH 相對濕度，無結露 |
|
|
||
|
|
沖擊 |
≤300m/S2 |
|
|
|
|
|
規格尺寸/重量 |
振動 |
※10 to 55 Hz, 1.5 mm 雙振幅 |
|
|
||
|
|
安裝方式 |
360°任意角度，需預留手動操作或接線空間 |
||||
|
|
維護 |
免維護 |
|
|
|
|
|
|
證書類型 |
CE / MA / AL |
|
|
|
|
|
|
尺寸（LXWXH） |
見“規格尺寸” |
|
|
|
|
|
|
連接標準 |
ISO5211 F03、F05、F07 |
|
|
||
|
|
輸出軸規格 |
內八方或外四方 |
|
|
|
|
|
|
孔深/軸長 |
孔深≤17，軸長≤13mm |
|
|
||
|
|
重量 |
2.5kg |
||||
